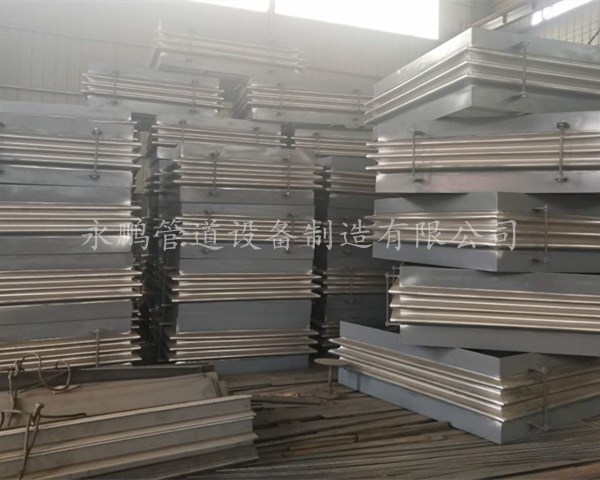

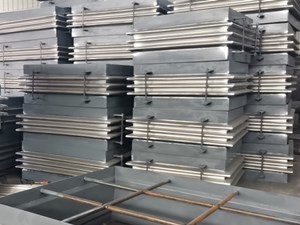

矩型金屬波紋膨脹節常用于電站煙風道配套設備。矩型金屬波紋膨脹節選用矩形截面，圓角波形，管道中單個脹大節接受二維方向位移。由2個脹大節組成的肘接管道可接受三維方向位移。矩形圓角金屬波紋脹大節有全高、半高型、依照煙道尺度，應力應變要求用戶可多波節選用。

　　1、用戶依據管系熱位移狀況選定了適宜的矩型金屬波紋膨脹節之后，至少還得供給管內的流轉介質，煙風道的規劃壓力，運行時的較高溫度，煙風道橫截面的外形尺度(長、寬)所選用的波形(全高216mm、半高108mm)和波數(單個波紋單波數不大過6波)，以便咱們進行矩型金屬波紋膨脹節的結構規劃和制作。



　　2、引薦每波較大答應脹大量：全高型△α=±24mm半高型△α=±12mm。

　　3、擋灰板：對風道或少塵的管道能夠不選用，對多塵的煙道應選用檔灰板。

　　4、為削減波紋管的波節數，應考慮冷拉50%。

　　5、規范半高型補償器適用于截面面積小于4.6平方米以及煙風道外形尺度中有一邊小于1.5m但大于0.6mm的場合。規范全高型波紋補償器適用于相應的煙風道。
